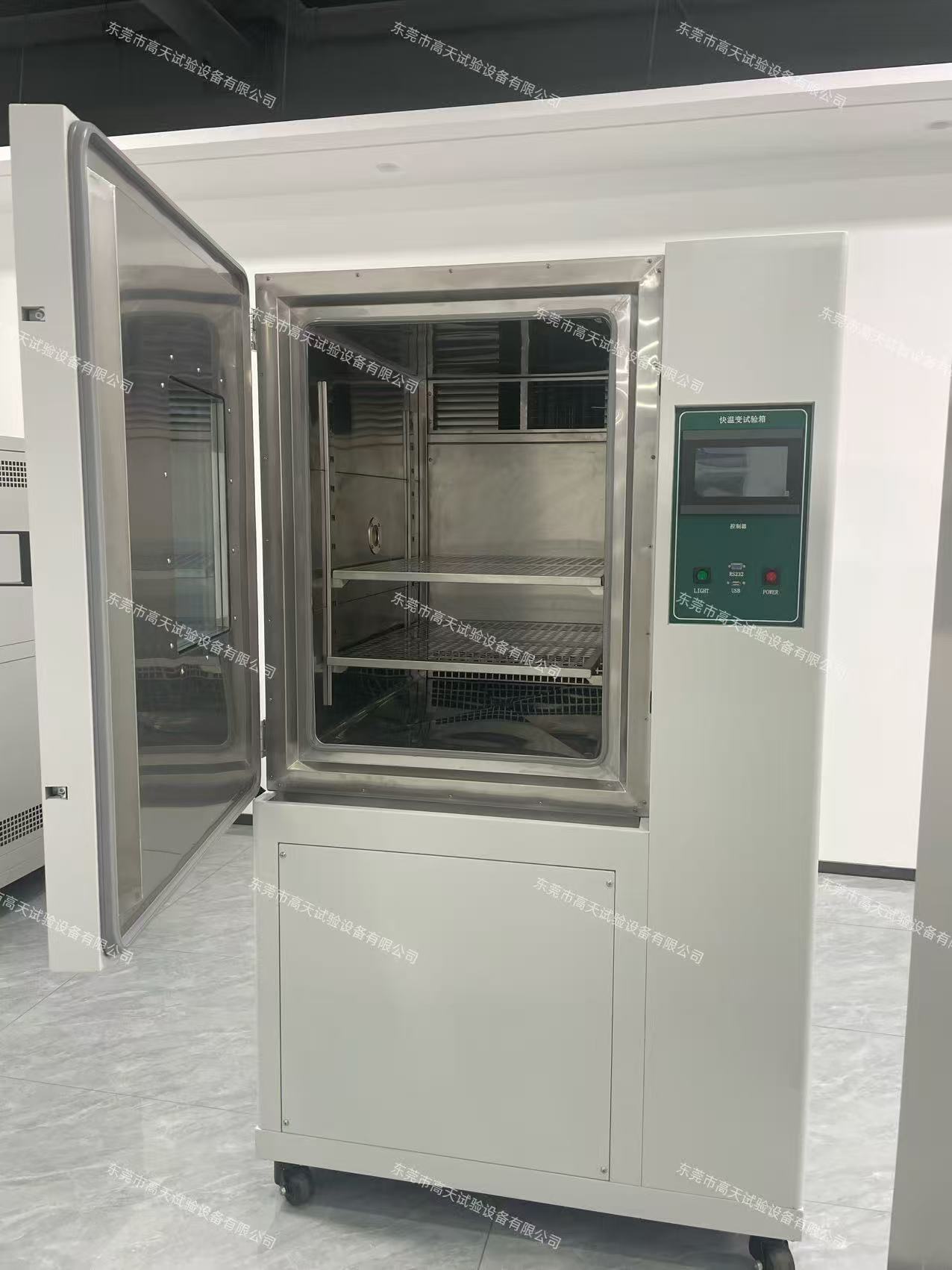

線性快速溫變?cè)囼?yàn)箱，又稱快速溫度變化試驗箱、ESS 環境應力篩選試驗箱，是模擬極速線性溫度交變環境的專業可靠性檢測設備，可精準模擬產品在儲存、運輸、使用過程中遭遇的快速高低溫驟變工況，通過冷熱循環應力加速暴露元器件、整機潛在缺陷，廣泛用于電子、汽車、新能源、軍工、金屬、化工、建材等行業可靠性驗證、量產應力篩選、研發型式試驗。

設備采用BTHC 平衡調溫控制系統搭配 PID+SSR 精準控溫邏輯，空載全程實現 10℃/min 勻速線性升、降溫，溫場均勻穩定；整機內膽、風道、加熱、制冷核心部件采用進口品牌元器件，搭配多重安全防護，可長期連續穩定運行，滿足國標、IEC、GJB 等各類溫變測試標準要求。

一、核心性能優勢

全程線性勻速溫變，測試數據精準可追溯

空載升溫、降溫速率穩定 10℃/min 線性可控，溫度控制穩定度 ±0.5℃、均勻度 ±2.0℃，無溫度過沖、溫場死角，測試重復性強，適配產品認證、ESS 批量篩選等高標準檢測場景。

進口水冷制冷系統，高效節能連續運行

搭載德國比澤爾半封閉壓縮機、丹麥丹佛斯膨脹閥、美國環保 R404A 冷媒，多段自動負載容量調節技術，制冷效率高、能耗更低；全套歐美日韓進口制冷輔件，低溫長期運行穩定，不易結霜故障。

自主研發大屏觸控控制器，智能可編程

彩色液晶中英文觸控控制器，PT100 高精度測溫，程序容量大，支持 120 組程序、1200 段程序段編輯，單段循環最高 999 次；具備斷電記憶、復電接續運行、實時溫度曲線顯示、故障自動報警功能，支持無人值守全自動測試。

加厚不銹鋼內膽，密封隔熱耐用易清潔

內箱 SUS304 不銹鋼一體成型，耐腐蝕、耐高溫；外箱鋼板烤漆美觀防銹，硬質聚氨酯整體發泡保溫層，搭配硅膠發泡密封門封，杜絕冷量外泄，降低運行能耗。

全回路多重安全保護，杜絕樣品與設備損壞

集成加熱空焚、壓縮機超壓 / 過載過流、缺相、無熔絲過載、超溫等全套保護裝置，故障自動停機并彈窗提示，大幅降低試驗風險。

人性化觀察與操作設計

單門嵌入式無反作用把手，四層真空鋼化可視窗口帶自動電熱除霧 + 飛利浦箱內照明，試驗全程無需開門即可直觀觀測樣品；箱內配備 2 層高度可調不銹鋼置物架，標配 Φ50mm 外接測試孔，方便外接線材、傳感器檢測樣品實時參數。

二、詳細技術參數

1. 箱體規格

• 內箱尺寸（W×D×H）：600×800×850mm，容積 408L

• 內箱材質：SUS #304 不銹鋼板

• 外箱材質：冷軋鋼板靜電烤漆

• 保溫層：硬質聚氨酯發泡

• 密封：硅膠發泡一體式迫緊條

• 置物架：2 層可調式 304 不銹鋼樣品架

• 測試孔：機身左側標配 Φ50mm 螺紋測試孔 1 套




2. 溫度性能

• 溫度工作范圍：-40℃ ~ +150℃

• 溫度控制穩定度：±0.5℃

• 溫度分布均勻度：±2.0℃

• 線性升溫速率：10℃/min（空載全程線性）

• 線性降溫速率：10℃/min（空載全程線性）




3. 控制系統

• 控制方式：BTHC 平衡調溫，PID 演算驅動 SSR 固態繼電器

• 控制器：自主研發彩色觸控 LCD 大屏，中英文切換

• 測溫傳感器：PT100Ω 鉑電阻

• 控制精度：溫度顯示分辨率 ±0.1℃

• 程序存儲：120 組程序，合計 1200 段程序段

• 單段時長：0~99 小時 59 分鐘，單程序循環最高 999 次

• 附加功能：斷電記憶續跑、實時曲線顯示、上下限警報、屏幕鎖定、定時開關機、故障代碼提示




4. 加熱與循環風路

• 加熱器：中國臺灣進口不銹鋼 U 型鰭片散熱加熱管，升溫均勻無局部過熱

• 循環風機：加長軸心馬達 + 鋁合金多翼式離心風輪，可調百葉強制循環風道，全域溫場均衡




5. 制冷系統（水冷型）

• 壓縮機：德國比澤爾半封閉式壓縮機

• 冷凝器：水冷式冷凝器

• 蒸發器：鰭片式多段自動負載調節蒸發器

• 膨脹閥：丹麥丹佛斯

• 環保冷媒：美國 R404A

• 全套進口輔件：丹麥干燥劑、美國油分離器、日韓電磁閥 / 過濾器、韓國壓力控制器、意大利截止閥




6. 安全保護裝置

過零閘流體功率控制器、加熱空焚保護、壓縮機超壓保護、壓縮機過載過流、缺相保護、無熔絲過載保護器、加熱快速保險絲、獨立超溫保護器

7. 電氣與使用條件

• 額定電壓：380V±10%，50Hz 三相電

• 允許放置環境：0℃~30℃

• 性能保證環境：5℃~25℃

• 安裝要求：地面平整無傾斜，設備四周預留≥60cm 散熱空間




三、整機結構配置明細

箱體結構

外箱鋼板烤漆，外觀簡約大氣防銹；內膽 304 不銹鋼無縫焊接，耐高低溫腐蝕；高密度聚氨酯發泡隔熱層，冷熱損耗低；單門平面嵌入式把手，開關輕便不漏溫；四層真空防霧觀察窗，內置飛利浦照明，長時間觀測不起霧。

熱風循環系統

加長軸心低噪風機搭配大尺寸鋁合金離心扇葉，配合可調百葉送風結構，冷熱空氣全域?qū)α鳎鋬?nèi)上下、左右溫差，保障線性溫變速率穩定輸出。

加熱系統

進口鰭片式 U 型加熱管，散熱面積大、熱響應快，配合 PID 自動演算，精準匹配制冷移熱功率，實現勻速線性升降溫，無溫度沖高 / 跌落。

水冷制冷機組

整機采用多段負載自適應調節技術，根據試驗段冷熱負荷自動調節冷媒流量，相比傳統設備更節能；全進口制冷核心配件，低溫連續運行穩定，維護周期長。

智能觸控控制系統

全觸摸圖形化操作界面，無需復雜按鍵；實時顯示設定溫度 SV、實際溫度 PV、程序段次、剩余時間、循環次數、運行總時長；支持程序編輯、插入、刪除、復制，操作門檻低，新手快速上手。

電氣元器件

交流接觸器、熱繼電器、超溫保護器、電源開關、按鈕開關均為中國臺灣品牌；中間繼電器采用歐姆龍 OMRON；干燒保護器意大利進口，電路穩定抗干擾。

四、適用行業與測試用途

電子半導體行業

PCB 電路板、芯片、連接器、傳感器、顯示屏、電源模塊 ESS 環境應力篩選，快速溫變循環老化測試，提前排查虛焊、開裂、脫層缺陷。

汽車電子領域

車載控制器、自動駕駛傳感器、車燈、電池管理系統、線束高低溫極速交變可靠性驗證，適配車載晝夜溫差、長途運輸溫度驟變工況。

新能源行業

鋰電池、儲能模組、光伏組件、逆變器高低溫循環耐久測試，驗證電芯、密封結構熱脹冷縮耐受性能。

軍工 / 航天通訊

通信基站、衛星元器件、軍工零部件 GJB150 溫變環境試驗，滿足嚴苛可靠性檢測要求。

通用工業材料

塑膠、金屬、橡膠、復合材料冷熱疲勞試驗，評估材料熱膨脹、收縮、開裂、老化性能；儀表、電器、醫療器械整機高低溫適應性測試。

五、選購說明

本機型為 408L 標準水冷線性快速溫變箱，標準速率 10℃/min，溫度區間 - 40~150℃；可按需定制風冷機型、5℃/min、15℃/min、20℃/min 高速溫變版本，拓展?jié)駸?、防爆、液氮輔助降溫功能。

設備出廠前完成 72 小時連續滿載老化調試，附帶完整出廠檢測報告；提供上門安裝調試、操作人員培訓、終身售后維修服務。

東莞市高天試驗設備有限公司擁有 20 年環境試驗設備制造經驗，專業供應快速溫變、冷熱沖擊、砂塵、恒溫恒濕等可靠性測試設備，支持非標定制與全套售后技術服務。
