設備工作原理

箱體底部設計錐形集塵漏斗，配套粉塵收集倉，高壓渦輪循環風機從底部抽取滑石粉，將粉塵輸送至箱體頂部均勻下落，在試驗內腔形成持續循環的粉塵氣流；搭配振動裝置、抽真空系統、粉塵加熱模塊，模擬負壓吸塵、粉塵干燥、間歇性吹塵等多種工況，完整還原真實沙塵環境，循環流程全自動運行，無需人工反復加粉。

核心結構與實用優勢

1. 大容量?jī)?nèi)腔，適配大件產品檢測

   內腔尺寸 1000×1000×1000mm，承重最高 10kg，車燈、電機外殼、整套車載配件、大型戶外控制器都可完整放入測試；內腔采用 201 鏡面不銹鋼材質，滑石粉不易附著，擦拭清理簡單，抗粉塵腐蝕；外箱選用加厚鋼板烤漆或不銹鋼可選，整機底部裝配萬向腳輪，移位、擺放更方便。

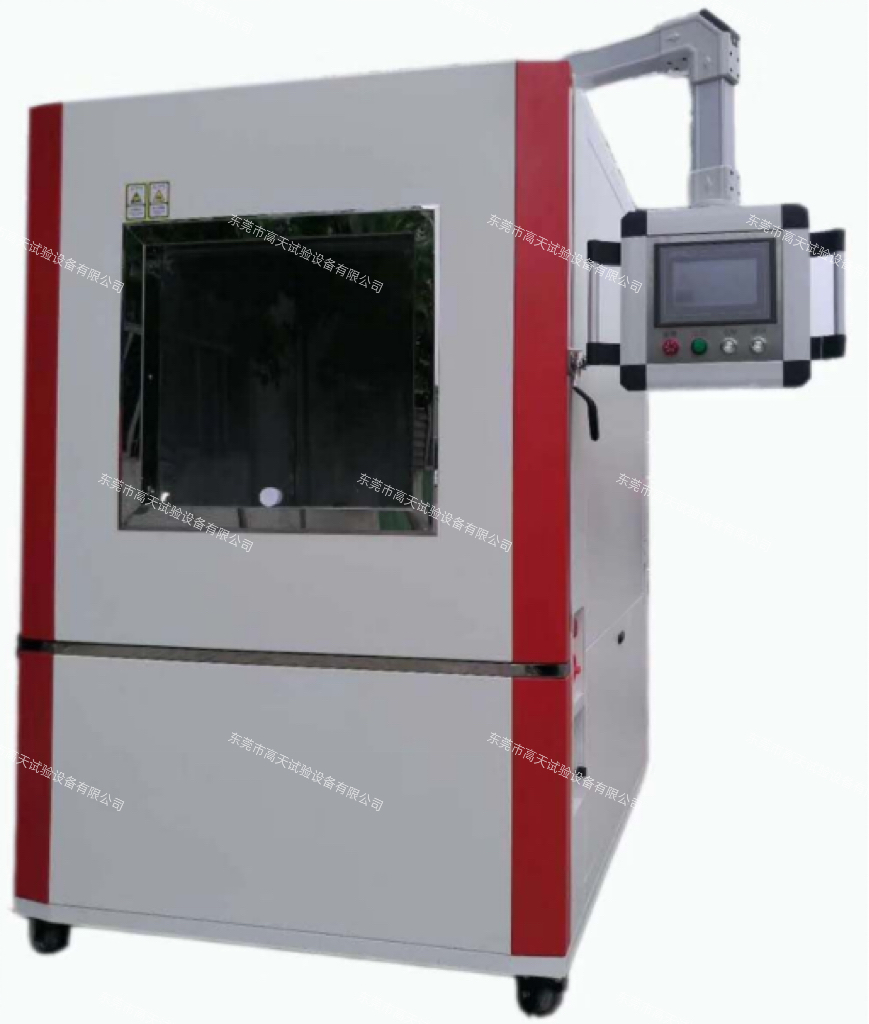

2. 分體懸臂觸控屏，操作觀察兩不誤

   設備右側配備可旋轉懸臂式 7 寸觸摸屏，中英文雙語切換，不用湊近箱體就能編輯試驗程序；正面大面積鋼化玻璃觀察窗，內置箱內照明燈，試驗全程可直觀查看樣品粉塵覆蓋狀態；觀察窗配套自動刮塵器，避免粉塵遮擋視線。

   全自動化多工況控制，參數自由調節

   搭載自主研發 PLC + 觸摸屏智能控制系統，吹塵、粉塵烘烤、真空抽氣、振動四種工序可獨立設置啟停時長、循環次數：

   1.單段試驗時長 0 秒～999 小時 99 分 99 秒自由設定；

   2.吹塵 / 靜置、真空 / 靜置、振動間歇周期任意編輯；

   3.試件內置 AC220V 16A 防塵電源插座，可在試驗過程中給產品通電，模擬帶載防塵測試；粉塵濃度、出風口氣流速度均可無級調節，適配 IP5X、IP6X 不同防塵等級試驗要求

   4.完善粉塵循環與加熱系統

   標配高壓高速循環風機，出風口氣流 1~10m/s 可調；配套獨立不銹鋼云母粉塵加熱套，可提前烘干滑石粉，避免粉塵受潮結塊堵塞管路；底部振動電機持續抖動漏斗，防止粉塵堆積結塊，保證粉塵循環均勻；真空泵流量 60-80L/H，可對樣品內腔抽負壓，精準模擬粉塵滲入工況。試驗標準粉塵采用 75μm 細塵、150μm 粗塵兩級濾網分離，金屬防護網絲徑 50μm，嚴格匹配國標粉塵粒度要求，標準滑石粉投放量 5kg/m3，粉塵濃度 2kg/m3 可按需調整。




   5.多重安全防護，長時間無人值守運行無憂
   整機集成全套安全保護機制：相序保護、漏電過載保護、箱體超溫保護、儀表溫控異常報警，一旦出現線路故障、溫度超標，設備自動停機并聲光提醒，避免樣品損壞、設備故障擴大。整機配件選用正泰、歐姆龍、臺灣銘緯等一線品牌元器件，穩定耐用，后期更換維護成本低。













   完整技術參數




   1.型號：GT-FSC-1000

   2.內腔尺寸：1000×1000×1000mm

   3.設備外形尺寸：寬 1250× 深 1450× 高 2100mm

   4.溫度區間：室溫 + 10℃ ~ 60℃，濕度僅實時顯示不可控

   5.粉塵規格：細塵 75μm 以下、粗塵 150μm 以下，標配滑石粉

   6.出風口氣流速度：1-10m/s 可調

   7.粉塵濃度：2kg/m3（可調），標準滑石粉投放 5kg/m3

   8.真空泵流量：60-80L/H

   9.樣品承重：10kg

   10.控制方式：PLC+7 寸懸臂式觸摸屏，中英文操作界面

   11.電源規格：380V/50Hz，整機功率 3KW

   12.使用環境：環境溫度 15~35℃，環境濕度 25%~75% RH，大氣壓力 86~106KPa

   13.標準配件：刮塵器、箱內照明燈、防塵試件插座、PT100 溫度傳感器、樣品置物網架

   適用行業與測試樣品

   1.汽車零部件行業：車燈、車載控制器、線束接頭、充電槍、底盤密封件、摩托車配件 IP 防塵測試；

   2.戶外電氣安防：監控?cái)z像頭、門禁鎖具、戶外配電箱、光伏接線盒、充電樁外殼；

   3.電子電工產品：工控設備、電機、傳感器、儀器儀表、各類塑膠密封殼體；

   4.第三方檢測 / 實驗室：依據國標開展 IP5X、IP6X 防塵等級檢測，出具合規試驗數據。

   企業配套服務

   東莞市高天試驗設備有限公司深耕環境可靠性設備生產 20 年，全系列砂塵試驗設備自主鈑金、組裝、整機調試，出廠前完成粉塵循環、真空、溫控全流程校驗。標準 1000L 機型現貨可快速發貨，支持按需調整內腔容積、增加高溫、循環風量、負壓等非標功能；整機享受一年標準質保，7×12 小時線上遠程技術指導，全國區域可安排工程師上門裝機調試、操作人員實操培訓，風機、濾網、密封膠條等易損件長期備貨供應。
